天然氣是一種清潔能源，如果把天然氣壓縮到高壓瓶中作為車載燃料以取代燃油，會(huì)極大地降低對環(huán)境污染，作為車載燃料氣瓶要求安全可靠和重量輕。輕質(zhì)氣瓶可提高行駛速度，而且可以降低單位行程的燃料費(fèi)用。制造壓縮天然氣高壓瓶所用碳纖維有一定要求，不是任何碳纖維都可以用，一般采用高強(qiáng)中模的細(xì)直徑碳纖維。

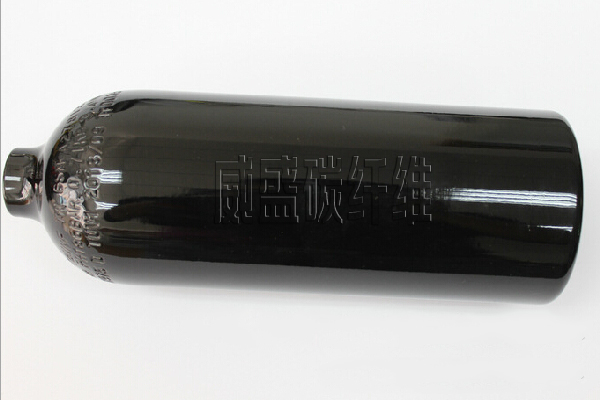

（圖示：碳纖維天然氣高壓瓶）


　　高強(qiáng)中模碳纖維要求拉伸強(qiáng)度在4.5-5.5GPa范圍內(nèi)，拉伸模量在305-420GPa之間，斷裂伸長率1.45%-1.70%。對于高壓瓶，為了獲得高的填充壓力，需用高強(qiáng)度碳纖維。為了得到剛性壓力容器，需用中模碳纖維，以控制壁厚，當(dāng)模量小于305GPa時(shí)，為獲得足夠剛性，必然加大纏繞量，使其壁厚增加，容器重量加大。



　　細(xì)直徑碳纖維要求碳纖維單絲直徑在6μm以下，最好保持在5μm以下，從目前來看，各公司生產(chǎn)的高強(qiáng)中模碳纖維的單絲直徑大約在50.-5.3μm之間，可以用來制造CNGV，即壓縮天然氣高壓瓶。為保證CNGV質(zhì)量，鋁內(nèi)膽是用無縫鋁管整體施壓成形，無焊縫，沒有泄漏隱患，且剛性好，可使受到?jīng)_擊時(shí)碳纖維復(fù)合材料外層的彎曲變形小，不宜損傷，這是碳纖維材料潛在的巨大市場之一。>>>延伸閱讀：碳纖維在燃?xì)夤艿乐械难a(bǔ)強(qiáng)作用
