日韩欧美成人在线观看,青青草逼草逼,国产另类少妇一区,国产精品熟妇中文字幕

威盛新材

熱塑性與熱固性碳纖維復(fù)合材料:銑削損傷對殘余拉伸強(qiáng)度影響的對

日期:2024-07-20 08:54:00閱讀次數(shù):55

  在深入探討熱塑性和熱固性碳纖維增強(qiáng)聚合物(CFRP)的銑削損傷與殘余拉伸強(qiáng)度比較之前,我們先簡要回顧一下兩種材料的特性。碳纖維增強(qiáng)聚醚醚酮(CF/PEEK),一種熱塑性聚合物,因其可修復(fù)性和可回收性而備受關(guān)注,而碳纖維增強(qiáng)環(huán)氧樹脂(CF/環(huán)氧樹脂)則是傳統(tǒng)的熱固性復(fù)合材料,擁有成熟的工業(yè)應(yīng)用歷史。本文旨在通過對比分析CF/PEEK與CF/環(huán)氧樹脂在銑削過程中的損傷程度和后續(xù)的殘余拉伸強(qiáng)度,為高性能復(fù)合材料的選擇和加工提供指導(dǎo)。

  (CF-PEEK單向UD帶)

  銑削損傷的比較

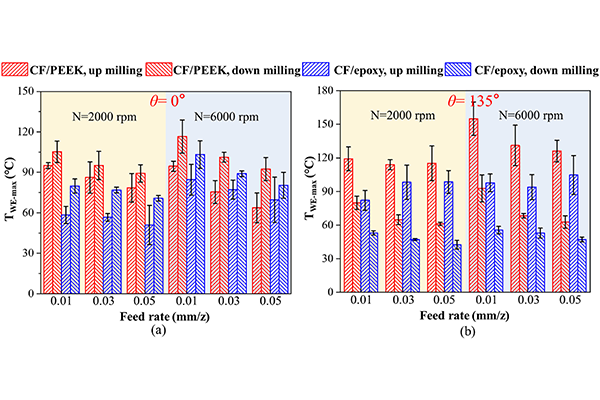

  銑削是CFRP部件生產(chǎn)中常見的加工步驟,用于達(dá)到所需的尺寸精度。然而,CFRP的多相性和各向異性往往導(dǎo)致銑削損傷,如撕裂、毛刺、分層和空腔,這些損傷會嚴(yán)重影響零件的機(jī)械性能和可靠性。通過改變銑削參數(shù),包括切削速度、進(jìn)給量、纖維切割角度以及銑削策略(順銑與逆銑),對CF/PEEK和CF/環(huán)氧樹脂的銑削損傷進(jìn)行了細(xì)致的比較。

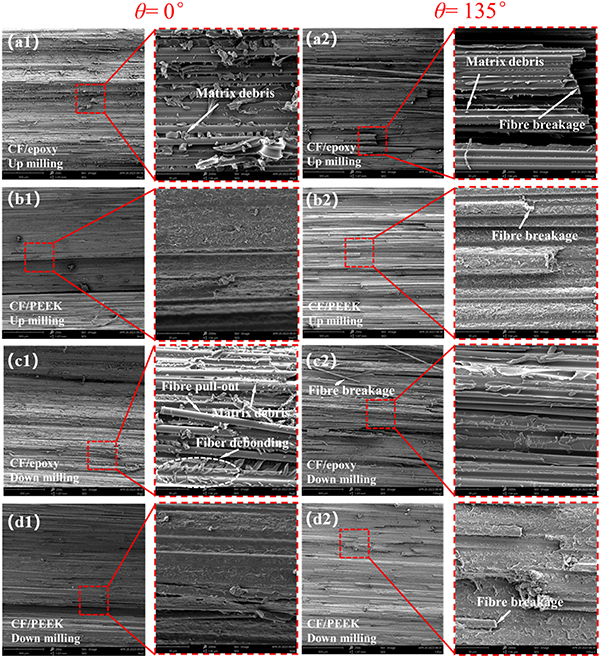

  實(shí)驗(yàn)結(jié)果揭示,CF/PEEK在銑削過程中表現(xiàn)出優(yōu)于CF/環(huán)氧樹脂的加工質(zhì)量。CF/PEEK的延展性基體和纖維界面的強(qiáng)結(jié)合力有助于減少損傷,尤其是在逆銑條件下,其表面損傷最小化。此外,CF/PEEK在銑削時形成了花瓣?duì)钋行?,表明了良好的切屑完整性,而CF/環(huán)氧樹脂則難以達(dá)到相同的效果。

  殘余拉伸強(qiáng)度的差異

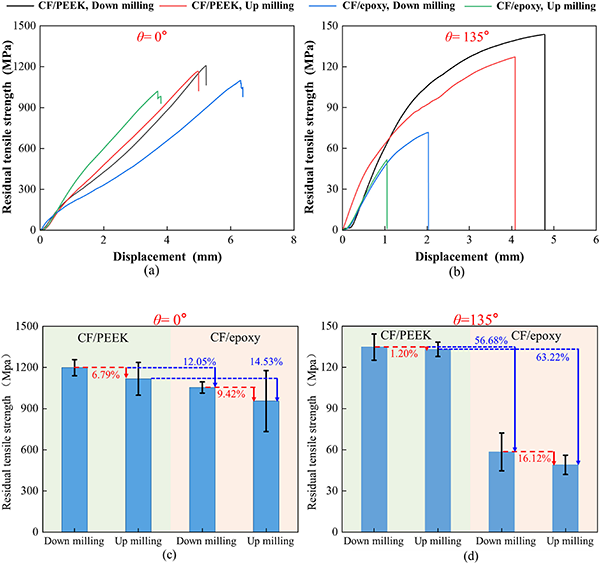

  銑削損傷不僅影響零件的外觀,更重要的是,它會削弱材料的殘余拉伸強(qiáng)度。研究中,通過拉伸測試評估了不同銑削條件對兩種材料殘余拉伸強(qiáng)度的影響。結(jié)果表明,與CF/環(huán)氧樹脂相比,CF/PEEK在相同銑削參數(shù)下展現(xiàn)了顯著更高的殘余拉伸強(qiáng)度,提升幅度在12.05%至63.22%之間。

  表面粗糙度與纖維切割角度

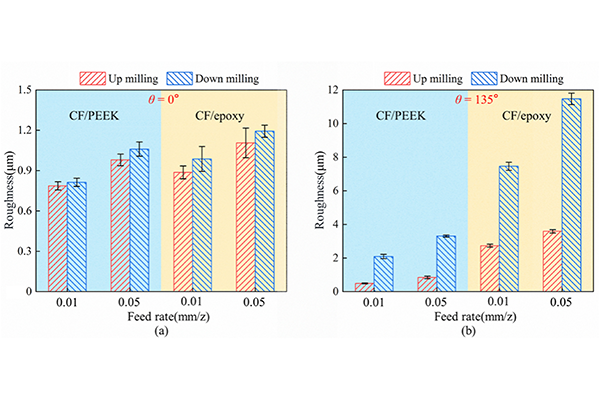

  銑削后的表面粗糙度也是評價(jià)加工質(zhì)量的重要指標(biāo)。研究發(fā)現(xiàn),CF/PEEK的表面粗糙度低于CF/環(huán)氧樹脂,特別是在逆銑條件下,這一現(xiàn)象在纖維切割角度為135°時尤為明顯。纖維切割角度對加工表面質(zhì)量的影響不可忽視,θ=135°下的銑削導(dǎo)致更嚴(yán)重的纖維彎曲和脫粘,進(jìn)而影響表面完整性。

  殘余拉伸強(qiáng)度與銑削策略

  銑削策略對殘余拉伸強(qiáng)度也有顯著影響。順銑試樣的殘余拉伸強(qiáng)度高于逆銑試樣,盡管順銑試樣在次表面損傷方面可能更為明顯,但頂層表面損傷對殘余拉伸強(qiáng)度的影響更大,尤其是在薄層壓板中。CF/PEEK在所有測試條件下均顯示出比CF/環(huán)氧樹脂更高的殘余拉伸強(qiáng)度。

  斷裂機(jī)制與應(yīng)變分布

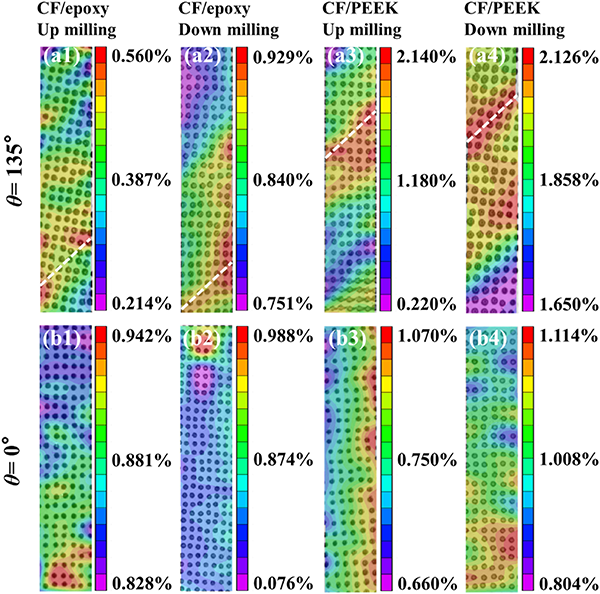

  通過數(shù)字圖像相關(guān)(DIC)方法,研究了兩種材料在拉伸測試期間的全場應(yīng)變分布。CF/PEEK顯示出沿纖維方向更為均勻的應(yīng)變分布,這歸因于PEEK基體的韌性,使其能夠承受更大的拉伸載荷。在纖維切割角度為135°時,最大應(yīng)變出現(xiàn)在試樣邊緣,與銑削損傷(如撕裂和毛刺)引起的應(yīng)力集中相關(guān)聯(lián)。

  智上新材料科技有限公司在研發(fā)連續(xù)碳纖維熱塑性復(fù)合材料量產(chǎn)的同時,也落實(shí)產(chǎn)品應(yīng)用研發(fā)。對于以CFRTP材料制作的產(chǎn)品在CNC加工過程中會遇到的情況也進(jìn)行了深度的分析,借鑒科研的數(shù)據(jù)再結(jié)合產(chǎn)品量產(chǎn)的實(shí)踐操作,得出優(yōu)解。從而保證客戶在制作CFRTP制品在需要加工時,選擇更好的銑削參數(shù),減少加工損傷,從而提高部件的機(jī)械性能和可靠性。

  參考文獻(xiàn):sciencedirect.com/science/article/pii/S014294182300212X

日韩av免费| 国产AⅤ无码专区亚洲AV| 久久伊人精品一区二区三区| 国产精品爽爽Va在线观看无码| 性欧美xxxxx乱极品少妇| 7d影院| 亚洲国产婷婷综合在线精品| 99久久国语露脸精品国产| 亚洲综合精品成人导航| 亚洲AⅤ天堂AV天堂无码| 欧美日韩精品一区二区三区不卡 | 欧美日韩亚洲精品瑜伽裤| 亚洲超清无码制服丝袜| 国产丝袜在线精品丝袜| 国产精品对白交换视频| 中国videosex高潮对白| 国产精品violeos天媒传媒| 中文字幕日本人妻久久久免费| 国产一区二区三区影院| 18禁女子裸体露私密照无遮挡| 亚洲国产精品久久精品成人网站 | 夫妇交换性三中文字幕| 亚洲一级内射| 男人a天堂2814| 亚洲第一色图| 精品国产高清Av自产拍在线| 99在线精品免费视频九九视| 国产成人亚洲精品无码青| 龙江县| 一本久道东京热| 亚洲欧美日韩精品久久奇米色影视| 疯狂做受XXXX高潮视频免费| 亚洲国产AV无码精品无广告 | av无码国产麻豆映画传媒| 国产又滑又嫩又白| 久久人妻无码一区二区| 女女互揉吃奶揉到高潮视频| 97SE亚洲国产综合自在线观看| 久久久久久亚洲AV成人无码国产| 安福县| 少妇午夜性影院私人影院成都|
