碳纖維管是采用纏繞成型工藝加工而成的疊層結構產品，在成型過程中，纏繞角度、纏繞厚度、纏繞角占總數的比例以及纏繞鋪層順序?qū)μ祭w維管的性能都有較大的影響，下面小編就來講講碳纖維管的結構設計分與分析。

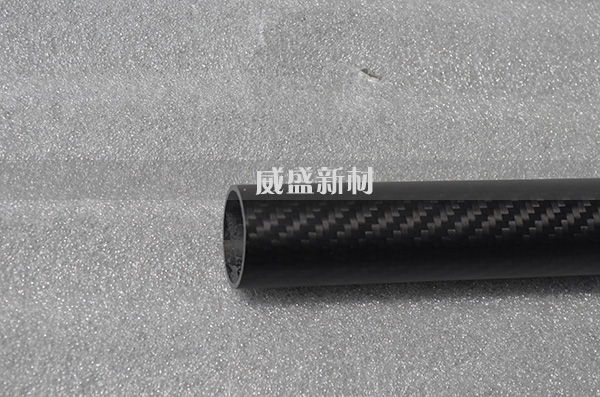

（圖示：碳纖維管）


　　1、鋪層角度設計：當鋪層角度在0°、45°和90°時，碳纖維管承受的扭矩較大，在10°和80°時承受的扭矩較小，因此應該優先選用0°、45°和90°的鋪層角。另外鋪層角為0°時軸向剛度最大，0°~30°隨著鋪層角度的增大，軸向剛度緩慢增大，30°~70°隨著鋪層角度增大，軸向剛度變化比較大，70°~90°隨著鋪層角度的增大，軸向剛度變化又變?yōu)榫徛?br />

　　2、鋪層厚度的設計：碳纖維管承受的扭矩與鋪層厚度基本成線性關系，即扭矩隨著鋪層厚度的增加而增大，由實驗分析知當鋪層數n=3時，碳纖維管承受的最大扭矩為59ONm。


　　3、鋪層比例設計：表層鋪設±45°角鋪層，可以提高構件的抗壓和抗沖擊性能，故碳纖維的軸的內外表面均采用±45°角鋪層。而90°的鋪層大于總層數的10%即可。


　　4、鋪層順序設計：選定了四種鋪層方案①、②、③、④，它們的臨界破壞扭矩分別為1590Nm、1516.81Nm、1564.89Nm、1538.83Nm。其中，①的扭轉強度最大，扭轉角僅次于④，最終選用①方案。具體方案如下：


　　①[±45/90/±45/±45/±45/±45/±45/±45/90/±45]

　?、赱±45/±45/90/±45/±45/±45/±45/90/±45/±45]

　?、踇±45/±45/±45/90/±45/±45/90/±45/±45/±45]

　?、躘±45/±45/±45/±45/90/90/±45/±45/±45/±45]


　　碳纖維管具有質輕、堅實、抗拉、強度高等突出優勢，應用范圍非常廣泛，適用于 、 、建筑、機械設備、 、體育休閑等領域，無錫威盛新材料科技有限公司，成立多年，檢驗豐富，配備大型熱壓機、熱壓罐、液壓成型臺、CNC高速銑床等多種設備，專業從事碳纖維制品加工，推動了它在多個行業的深度發展。推薦閱讀：碳纖維管是如何加工成型的
